平衡性對于注塑工藝的優化而言，有著重要的影響；有時往往也是驗證中的一個限制因素。對于憑借盡可能寬泛的加工窗口力求生產無飛邊、充分填充、尺寸一致的部件的加工商來說，平衡性起著主導作用。平衡性是對某個特定模具固有變化的數字性表述，通常通過比較最重和最輕部件之間的差異來衡量。平衡性量測的目標之一是盡力減小這種差異變化，而熱流道在這方面則有著顯著的影響。

本文將探討系統和熱流道平衡的工藝基礎及其對于模具認證的影響。我們將聚焦那些有助于開發設計精良的熱流道的相關因素，以及造成系統不平衡的原因。我們還將研究影響幾何體熔體通道平衡之外的短射（注射不足）平衡性的因素，以及如何測量系統平衡性，如何基于特定的最終用途應用而設定期望。

為何要擔心平衡性？

注塑成型中的型腔平衡是模具驗證過程中所要考量的若干基準指標之一。在成型工藝的評估中，熱流道可以輔助微調平衡性。雖然有許多信息資源，如網站和出版物，專門討論平衡的重要性，但就哪些因素組成了“可接受的”平衡性，其相關信息卻少之又少亦或完全沒有。針對最為有效的平衡性量測程序，其廣為大眾所認可的信息同樣缺失。

對于許多行業觀察家來說，系統平衡性究竟指代什么尚不明確。它是否突出各型腔之間的差異，或者需要多少容量來填充模具？圍繞著注塑平衡性的定義，仍缺乏清晰的概念，因為這些規定皆由使用者自己來解讀，因而在本質上是主觀的。

使用多型腔模具進行注塑操作時，為了擁有最大的潛在工藝窗口，所有模腔應同時填充。各型腔之間以及各個注射點之間的差異，令高度一致地模塑尺寸統一的部件變得極為困難。

模塑部件的不一致性可以多種不同的缺陷形式得以呈現。顯然，部件不一致的情況絕非人們所愿，而這些差異所造成的真正影響又有哪些？不一致性意味著：如果所需的規格無法達成，則不得不延長認證時間。質量差往往導致成本的增加，可以表現為報廢率升高、額外的檢查和保修費用激增。部件之間的差異性也會對制造合格部件的工藝窗口加以限制，最終降低靈活度和工藝的穩健性。

這些結果都是“水線之上”的，可以直接測量。不一致的部件還有多重“水線之下”的成本。這些“隱形成本”可以是更高的風險、加速處理、緩沖庫存（安全庫存）、銷售損失、難以預測的盈虧、客戶忠誠度下降和更高的管理成本。通過竭力減少差異性，加工商可以創建更強有力的模塑系統和模具，能在指定的規格范圍內生產更多更好的部件。

解決熱流道系統的不平衡性

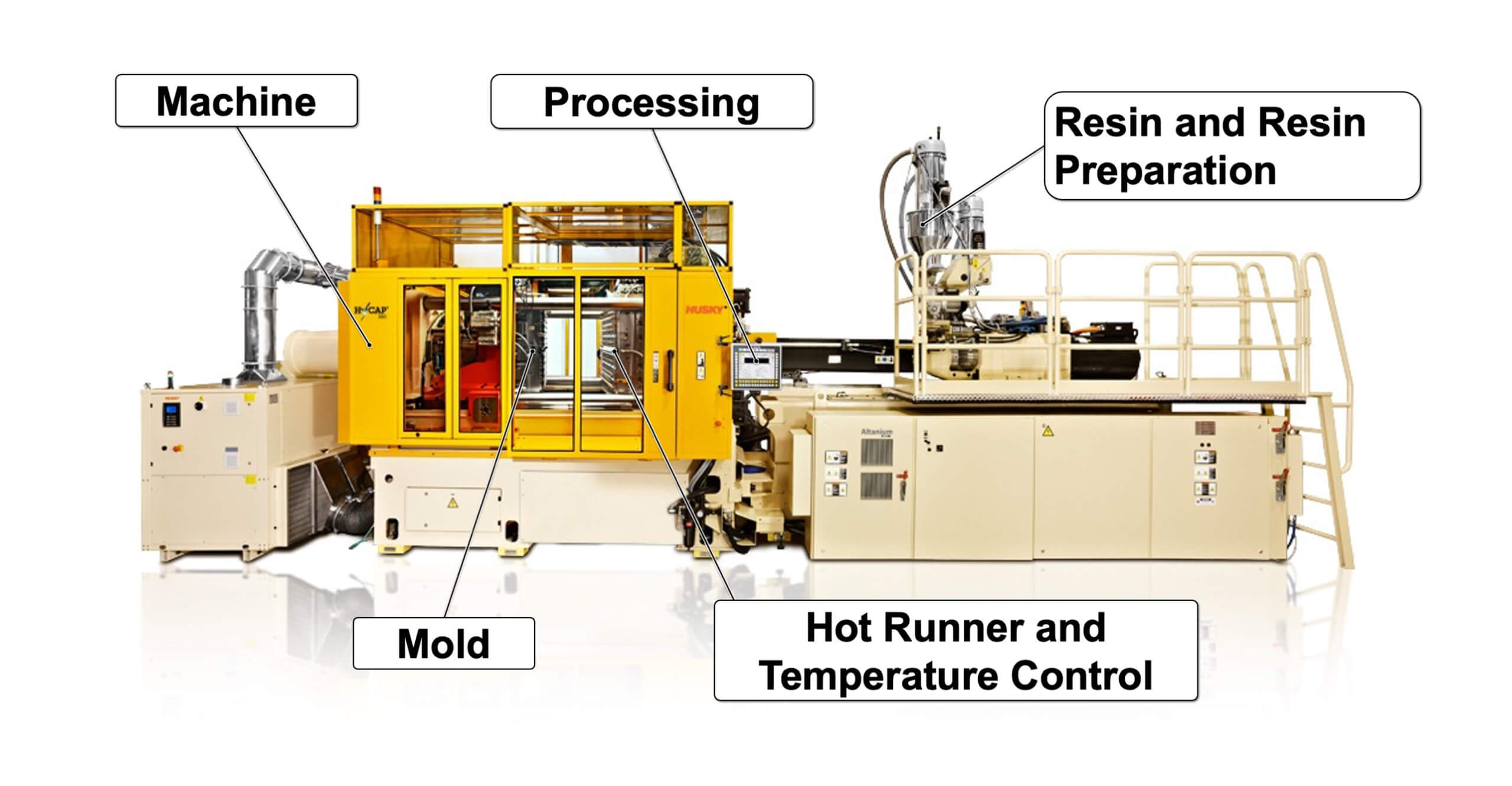

短射（注射不足）平衡性受到很多外在因素的影響：

• 注塑機（噸位、壓板狀況、螺桿設計）
• 樹脂（類型、品質、制備）
• 加工工藝（注射剖面，冷卻時間，注射量）
• 模具（模具類型、排氣、冷卻布局、剛度、部件的幾何形狀）

熱流道系統也有影響短射（注射不足）平衡性的諸多因素。熱流道的關鍵考量因素包括熔體通道布局、加熱器布局、推板螺栓連接和推板冷卻。其它影響因素包括澆口方式、驅動和溫度控制。

簡單地將樹脂由PC/ABS更換為聚丙烯樹脂，多型腔模具的平衡性由65%提高到93%。在不對模具型腔和熱流道作出任何改變的情況下實現這一提升，說明了樹脂類型會對短射（注射不足）平衡性產生很大影響。伴隨溫度或剪切所發生的些許變化，一些樹脂的粘度會產生顯著的變化。樹脂與工藝和模具條件的相互作用不盡相同，往往取決于樹脂的屬性?；诓煌臉渲湍＞撸鋵ζ胶庑缘挠绊懣赡苁钦娴?，亦有可能是負面的。

雖然熱流道可以為模塑商提供顯著的優勢，但它們卻增加了模具的復雜性，也可能導致填充不平衡。當需要模塑的型腔多于一個以上時，就可能存在平衡問題。所有的澆口性能表現一致，這一點極為重要。在為要求嚴苛的終端市場（例如醫療和保健）模塑公差要求極嚴或薄壁部件時尤甚。如果澆口的運行方式不保持一致，模具平衡性則被打破。短射（注射不足）平衡性的重點在于：塑料的注射量小于制造填充完全且尺寸穩定的部件所需的用量。

閥桿時序也會對短射（注射不足）平衡性產生重大影響。在一個32腔注射器針筒模具中，憑借UltraSync®推板驅動技術將閥桿驅動從單點獨立氣動活塞控制改為同步所有閥桿，將短射（注射不足）平衡性從60%提高至90%。

熱力均勻令填充更趨平衡

熱流道的目標是將熔體輸送到模具的每一個型腔，通過設計優化，熱流道的溫度曲線也能影響平衡性。理想情況下，無論流動路徑如何，樹脂的熱度情況均保持一致。影響溫度變化的幾個因素包括加熱器技術、注射點布局、制造實踐和其它設計因素。在分流板材料、熱電偶放置、加熱器產生的熱輸入和含鉛部件處產生的熱損失之間存在著一個工程平衡。

赫斯基熱流道提供極高水平的熱均勻性，其特性包括：

• 經優化的熱力設計：分流板基于工程原理，遵循嚴格的指導方針設計而成。采用熱有限元素分析（FEA）對每個分流板設計進行分析。針對每個應用，對熱輸入、熱損失和溫度曲線進行優化。
• 經驗證的制造設備和過程檢查：分流板加熱器制造和安裝設備是自動化的，實施過程檢查以驗證精準的加熱器元件位置。
• 熱均勻性檢查：所有成品熱流道和分流板系統都在最終裝配階段進行量測和熱測試。在裝運前，根據合規指導對溫度曲線進行審核，一般使用熱成像進行審計和故障排除。

熱均勻性亟需控制

熱力呈均一表現的硬件系統與其控制器的性能息息相關，這往往依賴于精確的溫度信號、優化并受控的算法以及快速的反應時間。首要的、同樣也是最重要的考慮因素是：用來決定模具溫度的熱電偶信號的準確性?？刂扑惴ǖ挠行匀Q于其計算所依據的數據的準確性。如果溫度測量因熱電偶線路上的高壓漏電而受干擾，甚至中斷，那么此刻的溫測值將被誤認作正確的讀數，而實際上并非如此。赫斯基Altanium^®模具控制器利用隔離的熱電偶輸入信號，消除了電噪聲的影響，并確保溫度信號真實有效。

第二個控制部件則是控制算法。該算法包含相關指令——基于熱電偶的反饋，調制功率輸出以適應過程中的變化。以Altanium控制器為例，該過程采用主動推理技術（ART）進行管理，ART根據特定的操作環境，自動地優化對于每個加熱器的控制。

最后的控制部件是反應時間。這一點很重要，因為基于算法的計算一旦執行，處理命令所耗時間越長，溫度超出公差范圍就越多。使用分布式控制體系結構減少了信號必須傳輸?shù)木嚯x，從而使命令能夠在盡可能短的時間內予以執行。

在分布式體系結構中，溫度控制和功率開關電路集成在同一個卡上。溫度控制算法直接在線路板上執行，極盡可能地縮短反應時間。操作員界面的主要功能是向卡發送配置參數，并對其進行監控。結果必然是盡可能精準，且可重復性強的溫度控制。

澆口選項發揮主要作用

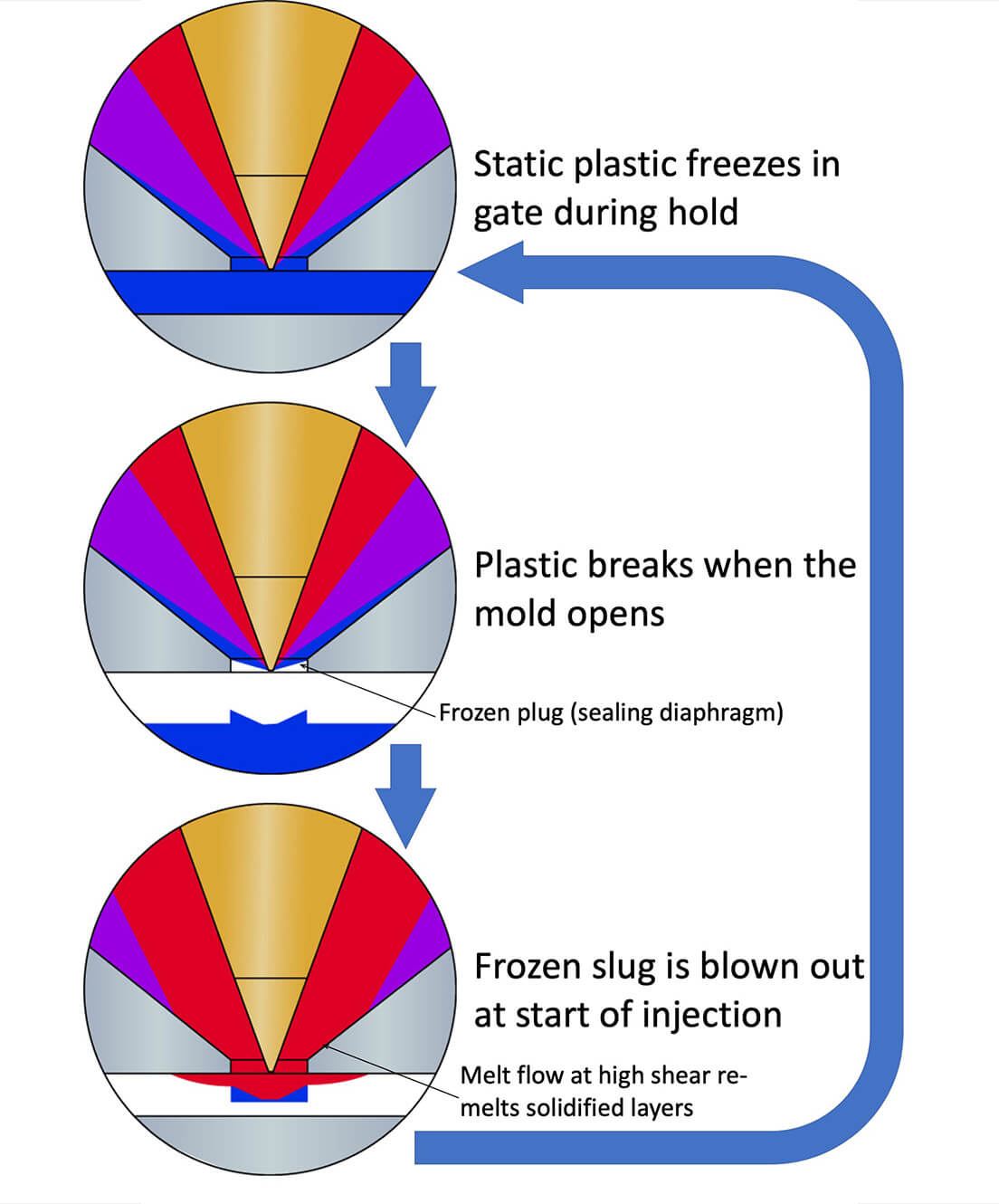

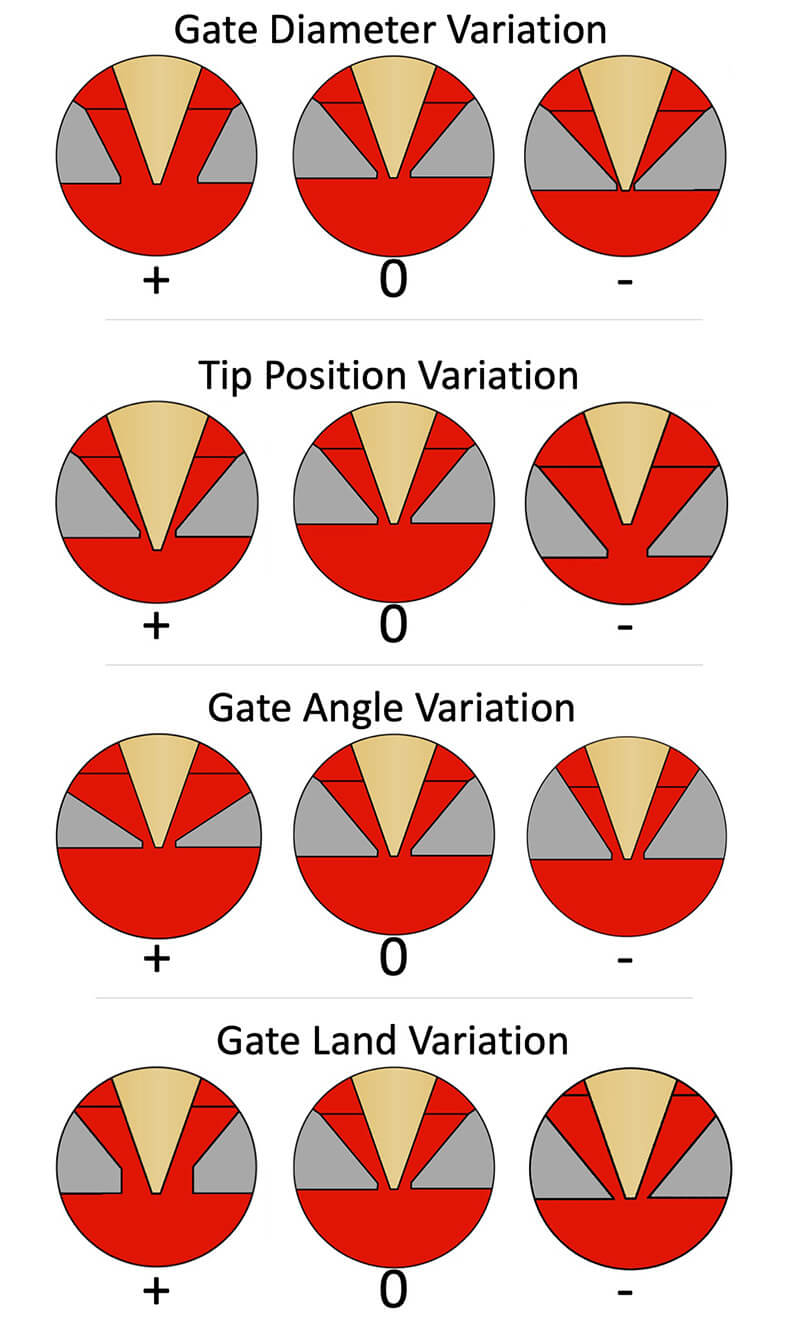

澆口起限制的作用，塑料通過澆口進入腔位。當前，熱點式澆口（熱）和閥針式澆口（機械）是熱流道澆口的兩大選擇。在保壓期間，塑料在澆口處凝結并形成一層膜或表皮；當模具打開時，這層膜從部件上脫落。留在澆口上的凝結塞在下一個生產周期開啟時被吹出。幾個澆口間的這種“吹塞”活動的順序可能是隨機的，這可能顯現出不平衡，在模具腔位數極高的情形下尤甚。這是由工差導致腔位間和澆口間的細微變化影響所致。即便所供應的樹脂本身也并非真正的均質，其分子量在一定范圍內不盡相同?？梢酝ㄟ^調整熱流道溫度設定值來減少這些對平衡性所產生的影響。

另一種澆口選擇，即閥針式澆口，是一種機械性的控制方式，確保澆口品質更佳。相較之熱點式澆口，其提供了更好的注射一致性，得益于機械式的澆口開合規避了熱點式澆口所產生的不一致性。除卻沒有澆口殘留問題之外，澆口直徑更大，因而澆口剪切力更小，部件的應力也減小。

當流體前端到達填充末端時，型腔內壓力不斷增加，有助于均衡型腔之間的流動平衡差異，使之相等。部件的某些特征也可能對平衡性產生同樣的影響，也可能不在填充末端處。例如，瓶蓋上的防盜條可能“阻塞”或“計量”流經部件該區域的流量。在這種情況下，最好在這些特性發生作用之前運行故障排除程序。

就填充比率而言，平衡性在速度控制和壓力控制（V/P切換）之間的過渡點進行評估。一個48腔模具用于制造重量為5克的部件，加工商一般在240克的總注射重量達到90%或95%時評估平衡性。填充比率法是當速度控制向壓力控制過渡時識別異常值（部件填充率小于90%）的工具。在過渡點注射不足90%的部件可能存在模塑缺陷。

首件填充法更適合于故障排除，用來調查模塑系統的具體缺陷或問題。過渡點（V/P切換）經設置，使首個填充部件即為最末一個部件重量的理想比率。所有其它部件的重量將小于該首個填充部件。比如，首個填充件是最終部件重量的95%。

加工商在量測其注塑工藝的短射（注射不足）平衡性時，應合理管理他們的期望值。第一步是確定適合自己的程序。赫斯基推薦填充比率法（95%）。下一步，在明確閥針式澆口系統通常比熱點式澆口系統提供更佳平衡性的前提下，為該程序設定一個切合實際的期望值。這些期望均宜合理，宜適中，因為其他因素會對變化及最終的短射（注射不足）平衡性產生不利影響。

如果資質不足的模具超越這些期望值，流程應當繼續。調查結果，如果問題未被識別，記錄結果并繼續進行資質認證。如果存在問題（例如：尺寸問題），應當完成以故障排除為目的的平衡性研究，從而尋找關聯因素。

在一個144腔熱點式澆口系統的案例中，兩個污染問題得到解決。平衡性從67%提高到85%，最終提升至93%。另一個案例中，對平衡性影響最大的因素則是模具的冷卻水壓力。

短射（注射不足）平衡性測試僅代表一個確認步驟，將變化測量歸因于模具，這一點應當為大家所理解。它并未對整體熱流道的設計、建造和功能作出任何負面判斷。

結論：

短射（注射不足）平衡性在優化注塑工藝中起著重要作用。平衡性量測的最重要的目標之一是通過測量部件重量，從而盡可能減少型腔間的變化。短射（注射不足）平衡性量測是一個重要的評估工具，可在模具資質認證中得以使用，以解決具體問題。用于檢查短射（注射不足）平衡性的程序不盡相同，即便對同一系統進行檢測，其結果也并非如出一轍。選擇適合具體加工需求并匹配期望值的最佳程序極為關鍵。

諸多要素影響著某個特定模具的短射（注射不足）平衡性能。解決模塑系統的不平衡問題，需要特別地著眼于造成變化的影響因素。減少工藝變化涉及到整個加工系統方方面面的改善。熱流道會對短射（注射不足）平衡性產生重大影響；這是模具資質認證中最為常見的考量因素之一。赫斯基優化影響要素，以期盡可能地減少變化，并提高一致性，包括100%幾何學平衡的熱流道系統設計，具備精確溫控性能的熱均勻熱流道，以及借助赫斯基UltraSync技術消除澆口開合變化。
